מלכודות קיטור הן שסתומים אוטומטיים המיועדים לפרוק קונדנסט (מים הנוצרים מעיבוי קיטור) ואוויר ממערכות קיטור תוך מניעת בריחת קיטור חי. הן מותקנות בנקודות שונות ברשת חלוקת הקיטור, לרבות צינורות קיטור, מחליפי חום וציוד תהליך.
תפקידה של מלכודת הקיטור:
התפקיד העיקרי של מלכודות קיטור הוא להסיר קונדנסט ממערכות קיטור. קונדנסט נוצר כאשר קיטור מאבד את אנרגיית החום שלו והופך חזרה למים. אם הקונדנסט אינו מוסר ביעילות, הוא עלול לגרום לבעיות תפעוליות כגון "הלם מים", יעילות העברת חום מופחתת וקורוזיה במערכת.
בנוסף , מלכודות קיטור מסייעות בסילוק אוויר או גזים בלתי מתעבים שיכולים להצטבר במערכת הקיטור. הסרת אוויר חשובה מכיוון שהיא עלולה לעכב את העברת החום ולגרום לבעיות כמו ריבוי מים, מה שמפחית את היעילות הכוללת של המערכת.
סוגי מלכודות קיטור:
קיימים בשוק מספר סוגים של מלכודות קיטור, לכל מלכודת עיקרון עבודה משלה:
מלכודת מצוף:
פועלת באמצעות מצוף ומנגנון שסתום.
כאשר הקונדנסט ממלא את המלכודת, הציפה עולה והשסתום נפתח כדי לפרוק את הקונדנסט.
כאשר המפלס יורד, המצוף יורד וסוגר את השסתום.
מלכודות מצוף מסירות ביעילות קונדנסט, חוסכות באנרגיה, דורשות תחזוקה מינימלית, וניתן להשתמש בהן בתצורות שונות של מערכת קיטור.

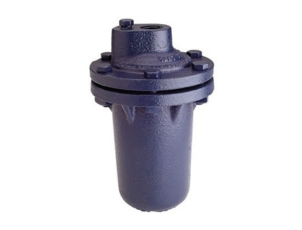

מלכודת דלי הפוך:
פועלת על עקרון הציפה, שבו הדלי עולה ויורד עם מפלס הקונדנסט.
כאשר אדים נכנסים למלכודת, הדלי נשאר סגור ומונע בריחת קיטור.
עם הצטברות הקונדנסט, הדלי שוקע, פותח את המלכודת ומאפשר למי העיבוי להתנקז.
מלכודות אלו יעילות, אמינות ונמצאות בשימוש נרחב ביישומים תעשייתיים שונים.
מלכודת תרמודינמית:
פועלת על בסיס עקרונות תרמודינמיים. מנצלת את הבדלי הצפיפות בין קיטור לקונדנסט.
בעלת דיסק או שסתום שזזים בתגובה לזרימת נוזלים.
הדיסק נפתח כאשר נוזל בצפיפות גבוהה מרים אותו, ומאפשר לפרוק את מי העיבוי.
הדיסק נסגר ככל שמצטבר עוד ועוד קיטור מעל הדיסק ומונע בריחת קיטור חי מן המערכת.
מתאים ליישומי קיטור מגוונים.
מלכודת תרמוסטטית (בימטלית):
פועלת על עקרון שינויי טמפרטורה כדי לנקז מי עיבוי ולמנוע אובדן קיטור.
המלכודת מכילה אלמנט רגיש לטמפרטורה שמתרחב ומתכווץ עם שינויים בטמפרטורה.
כאשר קיימים אדי קיטור, האלמנט מתרחב, סוגר את המלכודת וחוסם את יציאת הקיטור.
כשהטמפרטורה יורדת (מי עיבוי), האלמנט מתכווץ, פותח את המלכודת ומאפשר ניקוז של מי עיבוי.
מלכודות אלו יעילות, אמינות ונמצאות בשימוש נרחב ביישומי מערכות קיטור שונים להסרה יעילה של מי עיבוי ושימור אנרגיה כולל בקיטור שחון ובקיטור בלחץ גבוה.
לסיכום:
מלכודות קיטור ממלאות תפקיד חיוני במערכות קיטור על ידי הסרת מי עיבוי ואוויר, תוך מניעת אובדן קיטור חי.
תפקודן התקין מבטיח העברת חום יעילה, מונע הלם מים וממזער קורוזיה.
על ידי הבנת החשיבות של מלכודות קיטור ובחירת הסוג המתאים ליישומים ספציפיים, תוכלו לייעל את ביצועי המערכת ואורך החיים שלה ולחסוך באנרגיה.
